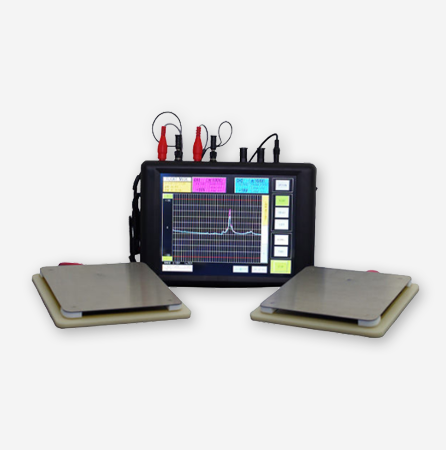

멀티 플레이트 모니터 MP-1 MODEL 7100
MODEL 7100은 이오나이저의 성능 측정 및 유지 보수용으로 사용할 수 있는 최신형 멀티 플레이트 모니터 MP1입니다. 현재 고객님이 사용하고 계신 이오나이저의 제전 시간 및 이온 밸런스를 풀 오토로 측정할 수 있습니다. 대형 터치 패널에 의한 원활한 조작이 가능하여 매일의 이오나이저 유지 보수가 현격히 간소화됩니다. 또한 계측 데이터는 실시간 그래프 표시이므로 한눈에 이오나이저의 동작 상태를 확인할 수 있습니다.
제품개요
- 제전 시간, 이온 밸런스 자동 측정 가능
- 센서 플레이트는 동시에 2군데 측정 가능
-
사양
-
형식
MODEL 7100
입력 전압
AC100 ~ 240V 50Hz / 60Hz 1.0AMAX
입력 전류
850mA MAX (DC24V)
측정 범위
0V - ±1000V (가변)
접압 인가 범위
± 1V - 1000V (가변)
타이머 스톱 전압
0 - ±999V (가변)
측정 정밀도
±3% ±2Digit
외부 출력
아날로그 출력 (측정값의 Normal 1/200 Fine 1/5)
측정 모드
Float 모드 Decay 모드 (+/-) User 모드 Timer 모드
주요 기능
*Float 모드
Normal / Fine 측정 이온 밸런스 피크 홀드 알람 전압 설정
*Decay 모드
충전 전압 설정 스톱 전압 설정 계측 시간 설정
*User 모드
Float과 Decay의 계측을 통해 실시
*Timer 모드
Float과 Decay의 계측을 연속적으로 실시
플레이트 정전 용량
20 ± 2pF
중량 (kg)
컨트롤 모니터 : 1.15kg
센서 플레이트 : 0.77kg (케이블 포함)
외형 치수 (mm)
컨트롤 모니터 : 274(W) x 215(D) x 55(H)
센서 플레이트 : 170(W) x 180(D) x 18(H) (케이블 제외)
주변 온/습도
작동 시 : 10 ~40℃ 35% ~ 65% RH
저장 시 : 0 ~40℃ 35% ~ 85% RH (결빙, 결로가 없을 것)
부속품
AC 어댑터 전원 코드 (AC100V용 3m) 메이저
옵션
센서 플레이트 (추가 플레이트) : MODEL 7100P150 (150mm각)
소형 센서 플레이트 : MODEL 7100P25 (25mm각)
-
